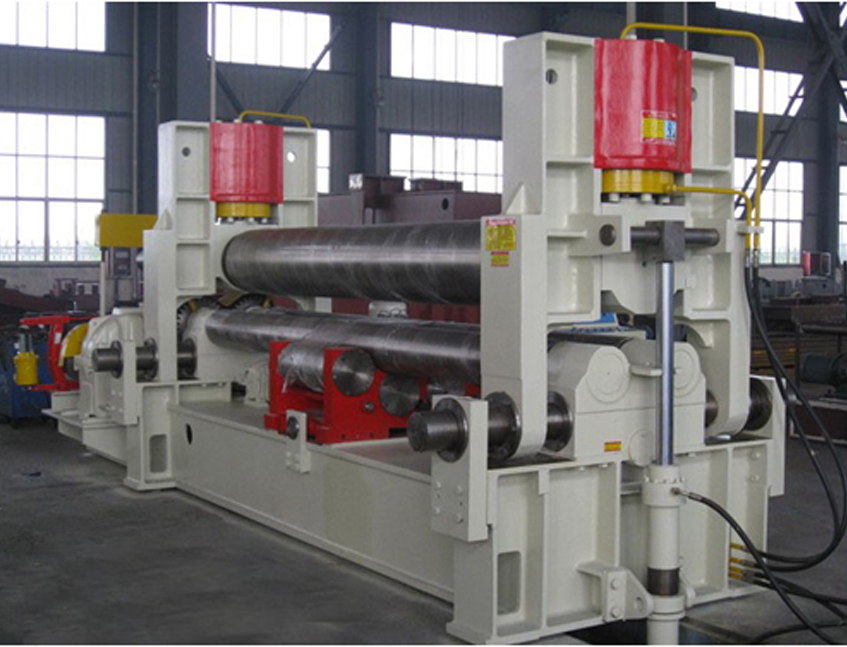

W11SNC系列萬能式三輥卷板機

W11SNC萬能式三輥卷板機是一種雙夾板彎板機。上輥為液壓驅動。上輥可水平和垂直調節，兩個下輥是固定的。所有合金鋼輥均經過感應淬火和熱處理。經過感應淬火處理后，所有的輥都將被研磨和拋光。

特征

▲電子并行控制系統

▲壓路機同步和平衡控制完全電子控制

▲上羅拉液壓驅動，可垂直和水平調節。

▲滑動區域的減摩材料

▲滾輪瞬時剎車，安全性高

▲反轉側液壓驅動

▲移動控制面板站，低壓控制

上輥

▲材質：42CrMo

▲處理：熱精煉，鍛造

▲硬度：HB260-300

下輥和水平移動裝置

▲處理：熱精煉，鍛造

▲硬度：HB260-300

下滾子滑動軸承采用SF-1自潤滑材料。

水平移動裝置由水平運動電機，蝸輪蝸桿箱組成；

托輥裝置

▲由螺桿裝置，傾斜裝置和托輥組成

▲可以根據不同的板厚上下調節

▲材質：45＃鋼

▲處理：熱精煉，鍛造

驅動裝置

它由主電機，皮帶，齒輪減速箱，電力和制動裝置組成。

液壓?jiǎn)卧?/p>

▲Zui大壓力：19.5MPa

▲閥門品牌：YUKEN

▲溢流閥提供保護

控制單元

▲PLC：歐姆龍

▲彩色觸摸屏

▲各種聯鎖

▲不同種類的斷路器/熱繼電器，保護整個系統免受過電影響

▲限位開關可控制水平/垂直移動等移動行程。

▲移動控制按鈕

反轉面

▲液壓驅動

▲反轉側的反轉和重新定位分別設置了上下限開關作為端子保護。

▲其他動作只有在反轉側完全重新定位后才能操作。

倒車由滑動枕和倒車缸組成。它將被驅動翻轉，以便可以取出細化的圓形工件。

錐形彎曲

W11SNC系列萬能板彎曲機可借助圓錐形彎曲裝置彎曲圓錐形材料。

錐形裝置可以躺下，這樣您就可以將整個長度彎曲成圓柱形狀。
